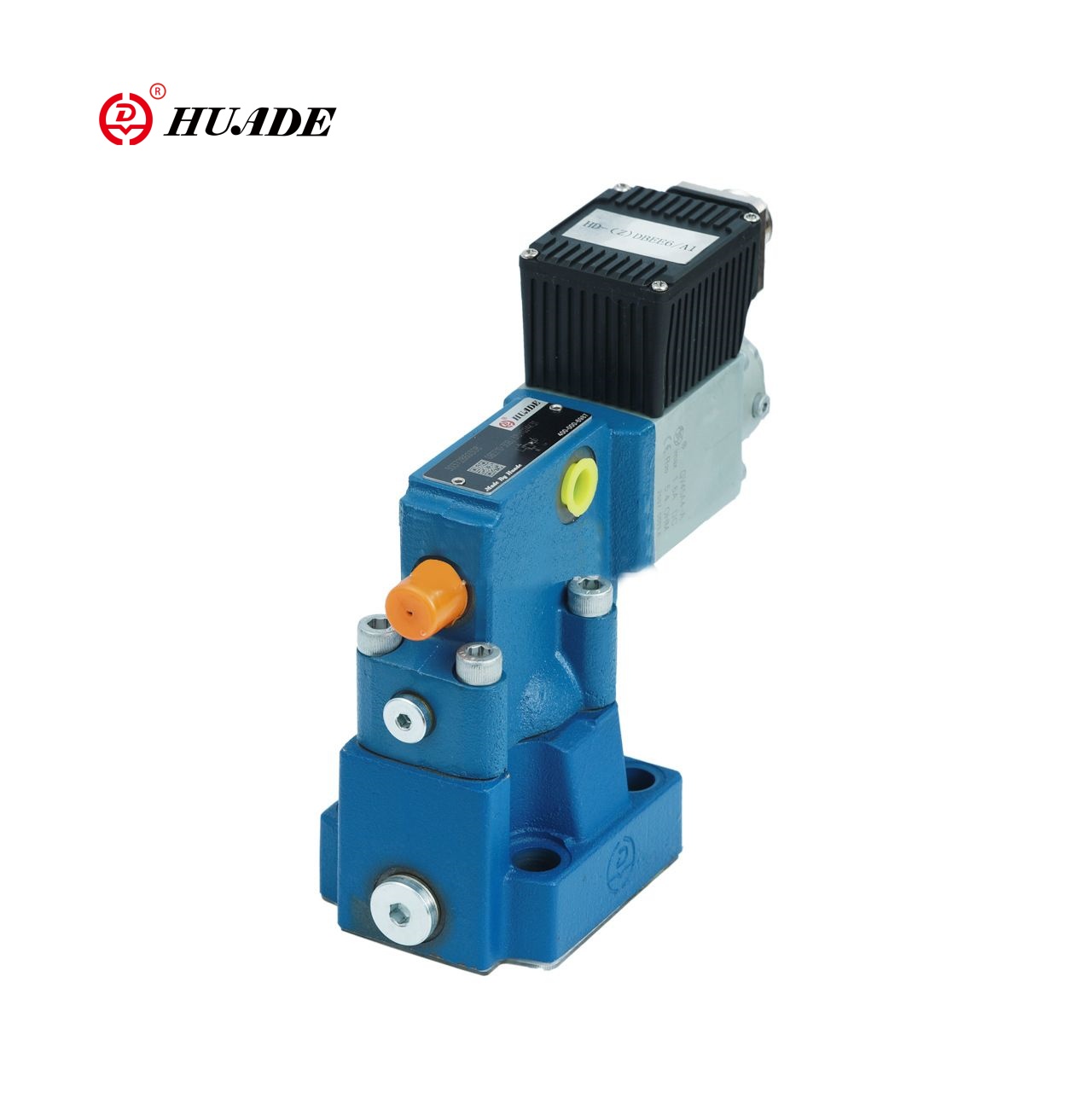

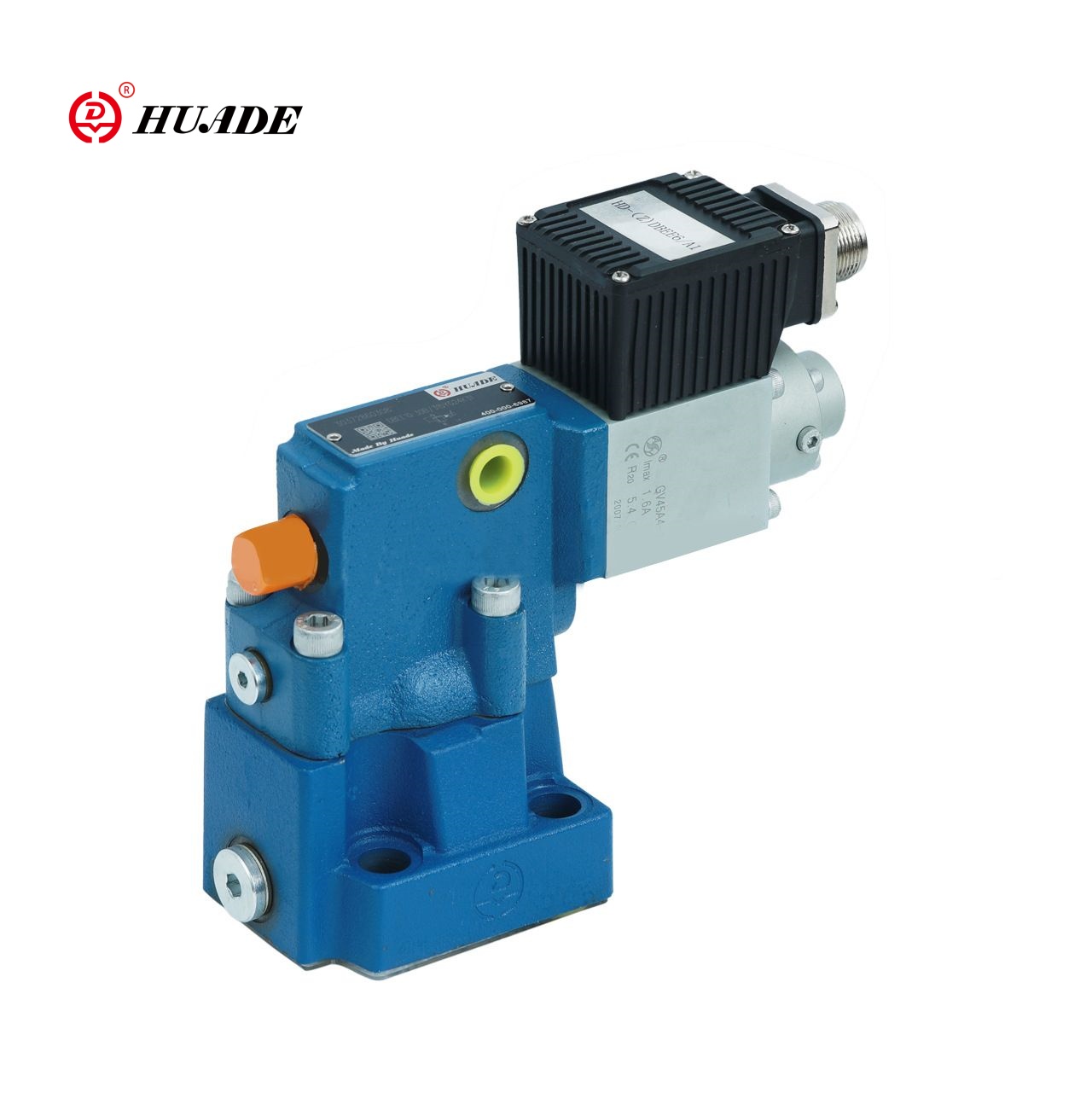

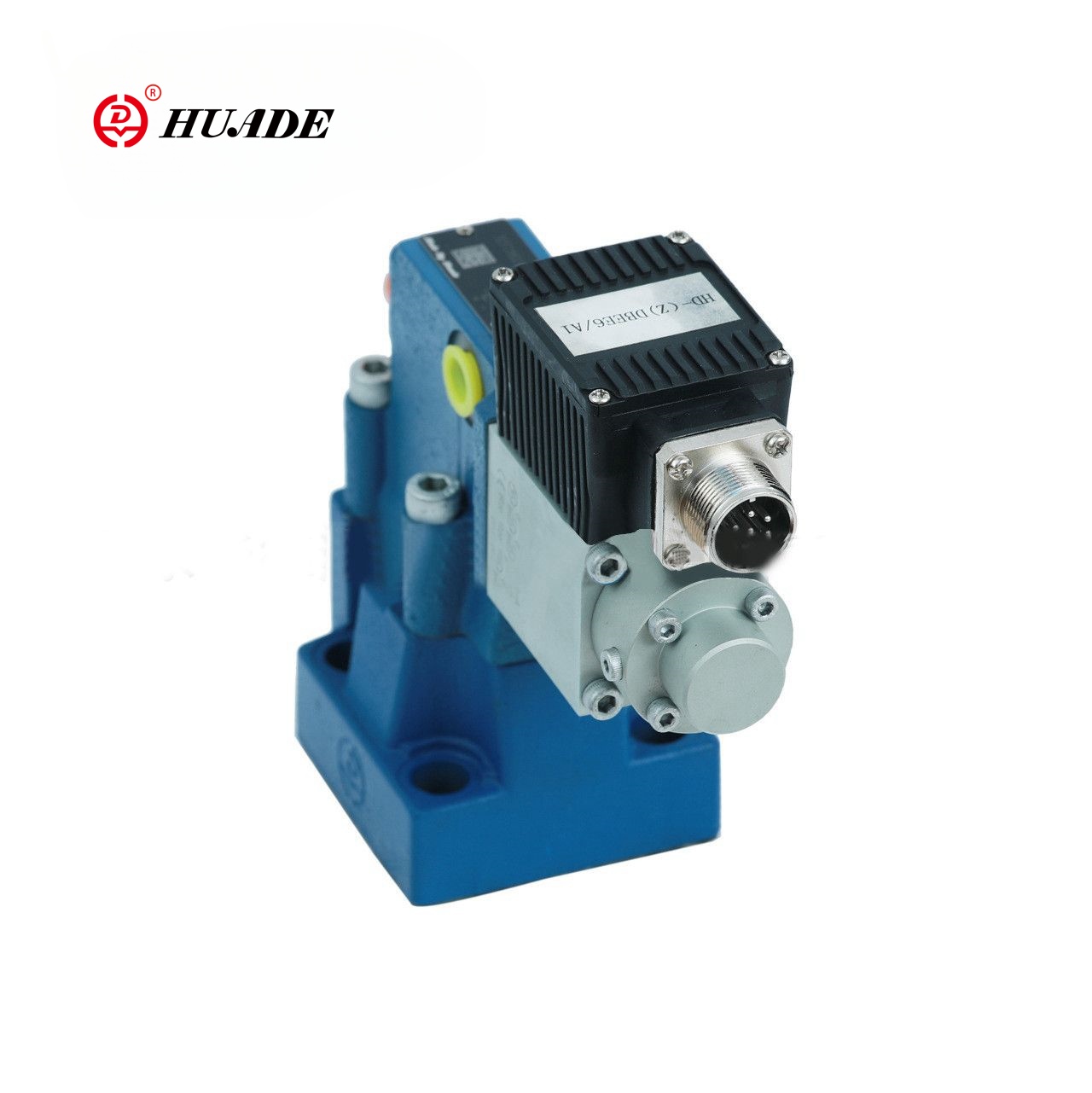

Valvă proporțională de reducere a presiunii ZDBEE-1X

Valva de relief proporțională ZDBEE-1X este o supapă de relief operată de pilot, care este determinată de un solenoid proporțional pentru a obține setarea fără pas și un control precis al presiunii sistemului. Această supapă proporțională poate înlocui complet același model de la Rexroth. Valvele hidraulice Huade adoptă aceleași standarde ca Rexroth, dar prețul este mai mic.

Parametrul produsului de supapă proporțională de relief presiune ZDBEE-1X

Caracteristica produsului și aplicarea supapei proporționale de reliefare a presiunii ZDBEE-1X

Caracteristici:

▶ Valvă pentru limitarea presiunii sistemului

▶ Acționarea prin solenoide proporționale

▶ Pentru montarea subplate sau designul plăcii sandwich

▶ Electronică de supapă și control de la o singură sursă

▶ Tipuri HD-ZDBEE cu electronice de control integrat

① Exemplu de Exemplu de răspândire a curbei caracteristice a presiunii valorii de comandă

② Rampele reglabile în sus și în jos în sus și în jos

Aplicație:

Valva de relief proporțională ZDBEE-1X este potrivită pentru sisteme hidraulice care necesită un control precis al presiunii, cum ar fi utilaje de inginerie, mașini de modelat prin injecție, echipamente metalurgice și alte câmpuri.

Funcția și secțiunea supapei proporționale de reliefare a presiunii ZDBEE-1X

Valve proporționale de relief pentru presiune, tipurile HD-DBE sunt acționate cu ajutorul unui solenoid proporțional. Aceste supape sunt utilizate pentru a limita presiunea sistemului. Cu aceste supape este posibilă reglarea fără pasiune a presiunii sistemului, care trebuie să fie limitată, în raport cu valoarea de comandă electrică.

Aceste supape constau practic dintr -un solenoid proporțional (1), carcasa (2), cartușul de supapă (3), bobina (4) și poppetul pilot (8). Solenoidul proporțional transformă proporțional curentul electric într -o forță mecanică. O creștere a curentului determină o creștere corespunzătoare a forței solenoidului. Camera de armătură a solenoidului este umplută cu lichid hidraulic și este echilibrată la presiune. Setarea presiunii sistemului se realizează prin solenoide proporționale (1) în raport cu valoarea de comandă. Presiunea care rezultă din sistemul din portul P acționează pe partea dreaptă a bobinei (4). În același timp, presiunea sistemului acționează prin linia de control (6) care este prevăzută cu un orificiu (5) pe partea încărcată cu arc a bobinei (4). Printr -un rifici (7) presiunea sistemului acționează asupra poppetului pilot (8) împotriva forței solenoidului proporțional (1). Odată ce presiunea sistemului a atins valoarea prestabilită, poppetul pilot (8) se ridică de pe scaunul său. În funcție de model, uleiul pilot poate curge acum extern prin portul A (Y) sau intern în rezervor, acest lucru are efectul de a limita presiunea pe partea încărcată cu arc a bobinei (4). Dacă presiunea sistemului continuă să crească ușor, atunci presiunea mai mare pe partea dreaptă a bobinei împinge bobina spre stânga în poziția de control P până la T. la un curent minim de control -care să răspundă la o valoare de comandă a zero -presiunea minimă setată va fi setată.

Structura supapei proporționale de reducere a presiunii ZDBE-1X

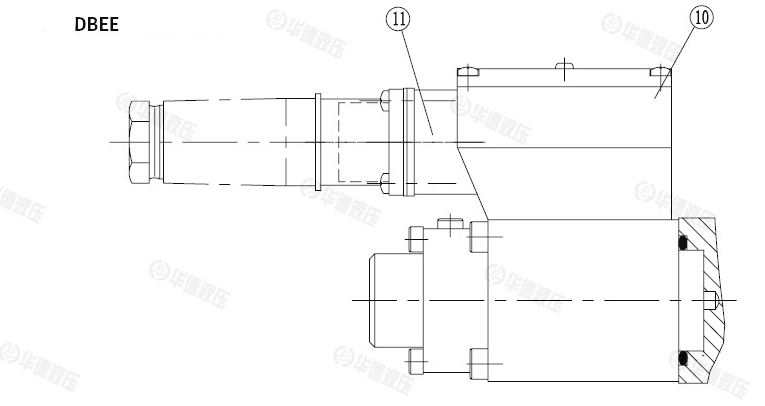

Structura supapei proporționale de reducere a presiunii ZDBEE-1X

În ceea ce privește proiectarea funcțională, supapa proporțională ZDBEE-1X corespunde practic valvelor de relief proporționale ZDBE. Singura diferență este că solenoidul proporțional este echipat cu o carcasă ⑩, în cadrul căreia este construit controlerul electronic. Sursa de alimentare și tensiunea punctului setat sunt primite printr-un conector plug-in (11).

Curba caracteristică a presiunii punctului setat este prestabilită de către producător pe baza principiului toleranțelor minime de fabricație. Timpurile de rampă pentru creșterea presiunii și scăderea pot fi ajustate în mod independent folosind potențiometrele respective.

Simbol al supapei proporționale de relief presiune ZDBEE-1X
