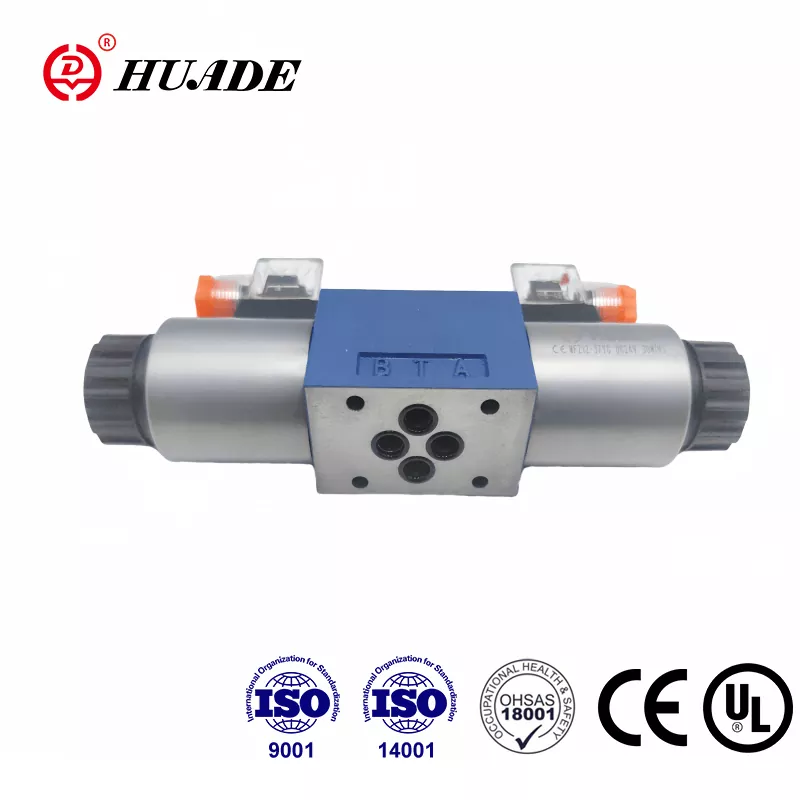

Beijing Huade Hydraulic a fost înființată în 1979, acum s-a dezvoltat într-un mare grup de întreprinderi de stat specializat în proiectarea, fabricarea și service-ul de supape și echipamente hidraulice. Supapa direcțională Huade® tip 4WE 10 D este o alternativă accesibilă la același model oferit de Rexroth. Seria de supape direcționale cu solenoid a trecut certificările CE și UL. Supapele vor fi ambalate în cutii standard cu etichete anti-contrafacere. Fabrica a trecut certificările sistemului de management al calității, managementul mediului și managementul sănătății și securității în muncă. Supapele direcționale hidraulice Huade® sunt utilizate pe scară largă în sistemul hidraulic al mecanismului de direcție marin, sistemul de rotire a macaralei și sistemul hidraulic cu elice cu pas reglabil, Huade deține un grup imens de clienți în industria navală.
|
Presiune de lucru max. |
Porturi A.B.P (MPa) |
la 31,5 |
|
Porturi T (MPa) |
16 |
|
|
Debit maxim (l/min) |
120 |
|
|
Secțiune transversală (poziția de comutare 0): |
Cu simbolul Q aproximativ 6 % din suprafața nominală |
|
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Interval de temperatură a fluidului sub presiune （℃） |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
|
|
Greutate (kg) |
Supapă cu 1 solenoid |
5.1(DC), 4.3(AC) |
|
Supapă cu 2 solenoizi |
6,7 (DC), 5,1 (AC) |
|
Caracteristici:
▶ Supapă direcțională acționată direct cu solenoid ca versiune standard
▶ Solenoizi DC sau AC cu pin umed cu bobine detașabile
▶ Contur perfect
▶ Bobinele pot fi înlocuite fără a deschide camera etanșă la presiune
▶ Alegerea fie a conexiunilor electrice centrale, fie individuale
▶ Comandă manuală opțională
▶ Durată lungă de viață
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
4WE 10 D este o supapă direcțională acționată cu solenoid. Controlează pornirea, oprirea și direcția unui fluid.
Supapele direcționale cuprind în principiu carcasa (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4). În repaus, bobina de comandă (3) este menținută în poziția centrală sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). Bobina de comandă (3) este acţionată de solenoizi cu ştift umed (2). Forța solenoidului (2) acționează asupra bobinei de comandă (3) și o deplasează din poziția de repaus în poziția finală dorită. Acest lucru permite fluxul liber de la P la A și B la T sau P la B și A la T.
La deconectarea electromagnetică (2), bobina de comandă (3) este readusă în poziția sa inițială prin arcul de revenire (4).
Comandă manuală opțională (5) permite mișcarea bobinei de comandă (3) fără ca solenoizii să fie alimentați.
Diagrama structurii seriei WE 10 30B
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie selectate și utilizate conform parametrului listat în cartea de mostre
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
